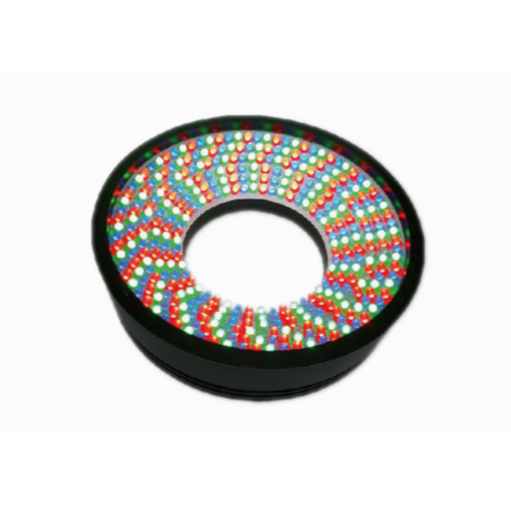

DR-120/60-Direct Ring Illumination – RGB
/DR12060RGB_大項.png)
/DR12060RGB_大項.png "DR-120/60-Direct Ring Illumination – RGB")
產品介紹

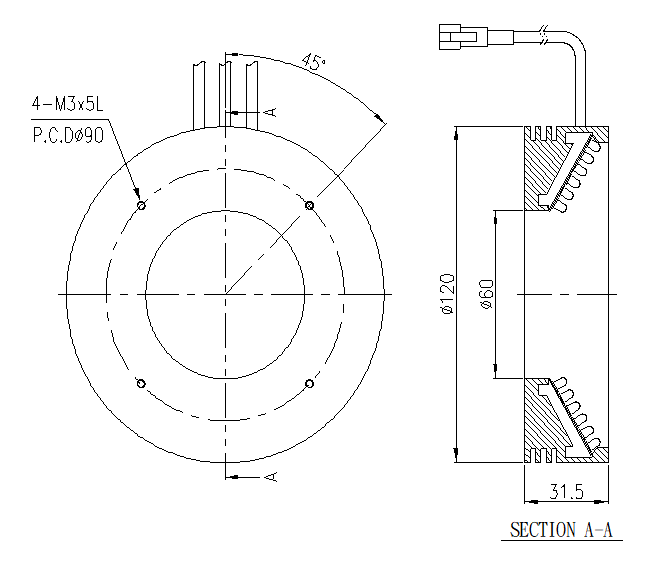

規格尺寸
| 機構材質 | 鋁(光源) |
|---|---|
| 表面處理 | 陽極黑(光源) |
| 尺寸單位 | mm |
| 公差範圍 | +-0.3 |
| 電源接頭 | SM3P母座公針 |
| 電源接頭接腳定義 |  |
Note: 光源電源線長度因各系列光源而有所差異，實際尺寸約25~30CM。
/DR12060RGB_尺寸圖.png "proimages/Lighting/DR(RGB)/DR12060RGB_尺寸圖.png")
產品保證
亮度保證在正常使用產品時，自產品出貨日起算一年之內，維持原新品之80%以上。
產品電氣規格
| 工作電壓 | DC 24V | 誤差: +-0.1V |
|---|---|---|
| 耗能 Max. | 13.44W | 僅LED之總耗能，線材、負載效應等影響忽略不計 |
| 工作環境 | 環境溫度 | 0~40˚C |
| 環境溼度 | 20 - 80%RH | |
| 冷卻方式 | 自然空冷 | |
| LED顆數 | 360顆 | 各120顆 |
LED規格
晶片廠: NICHIA /CREE/OSRAM/SAMSUNG/PHILIPS 擇一
紅色光譜圖:
綠色光譜圖:
藍色光譜圖:

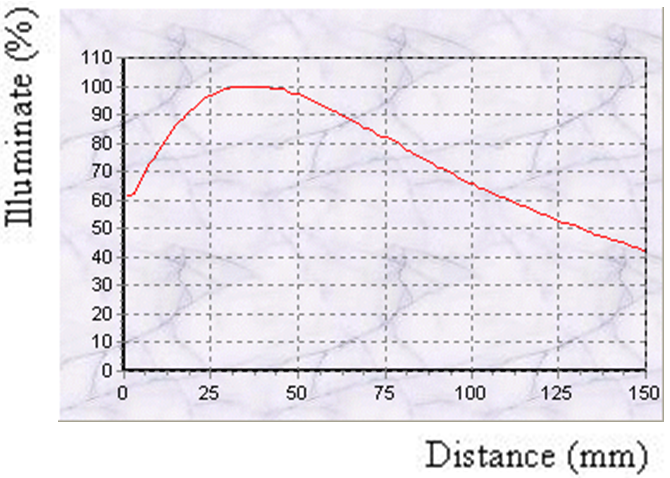

DR12060環形光源照度距離變化曲線圖
/DR12060RGB_曲線.png "proimages/Lighting/DR(RGB)/DR12060RGB_曲線.png")

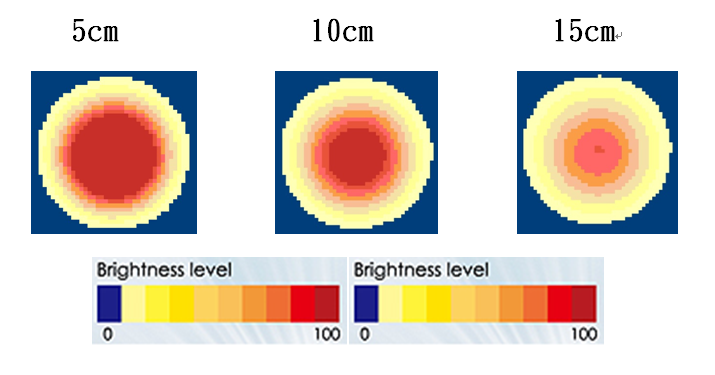

DR12060環形光源照度均勻分佈圖
/DR12060RGB_均勻圖.png "proimages/Lighting/DR(RGB)/DR12060RGB_均勻圖.png")
