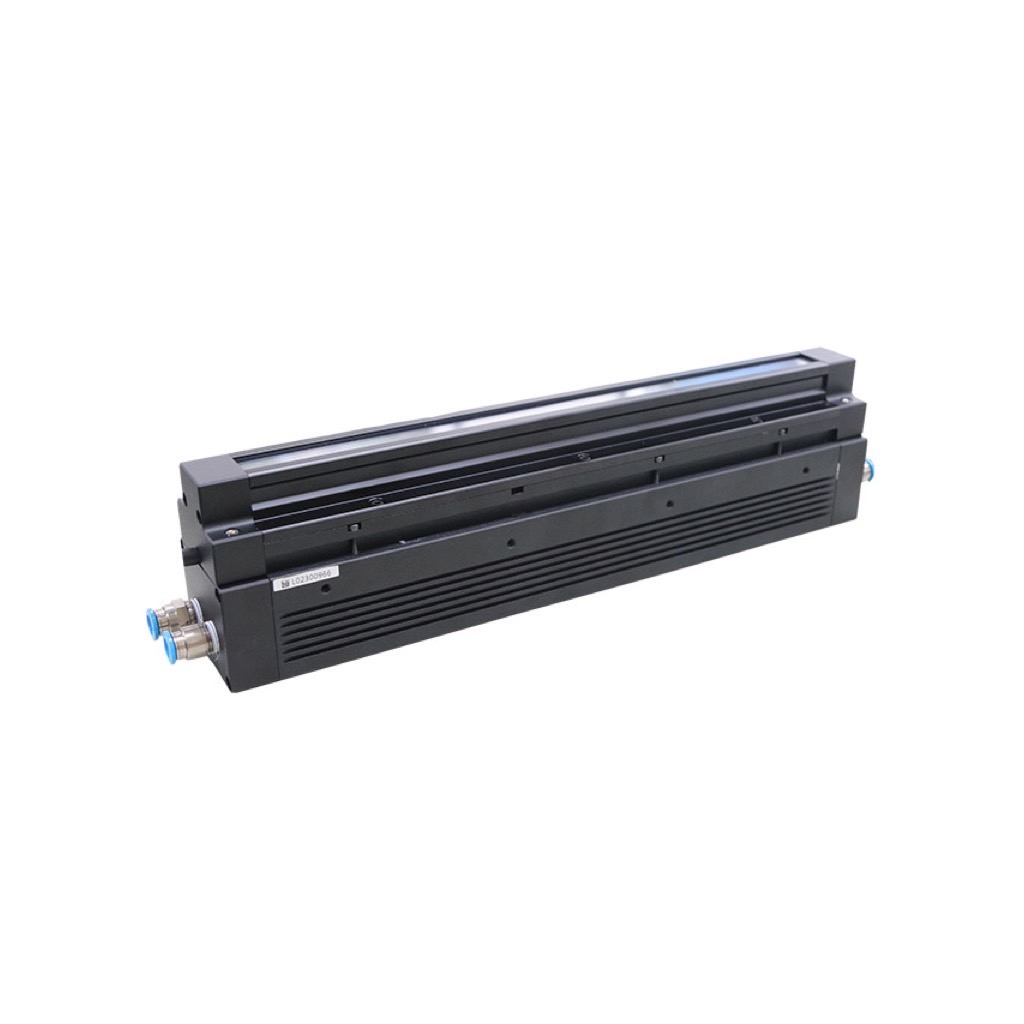

AHLS4-900 Air-Cooling Line Illumination - White
產品介紹
規格尺寸
| 機構材質 | 鋁(光源) | ||
|---|---|---|---|
| 表面處理 | 陽極黑(光源) | ||
| 尺寸單位 | mm | ||
| 公差範圍 | +-0.3 | ||
| 接頭類型 | PLT168 接頭 | ||

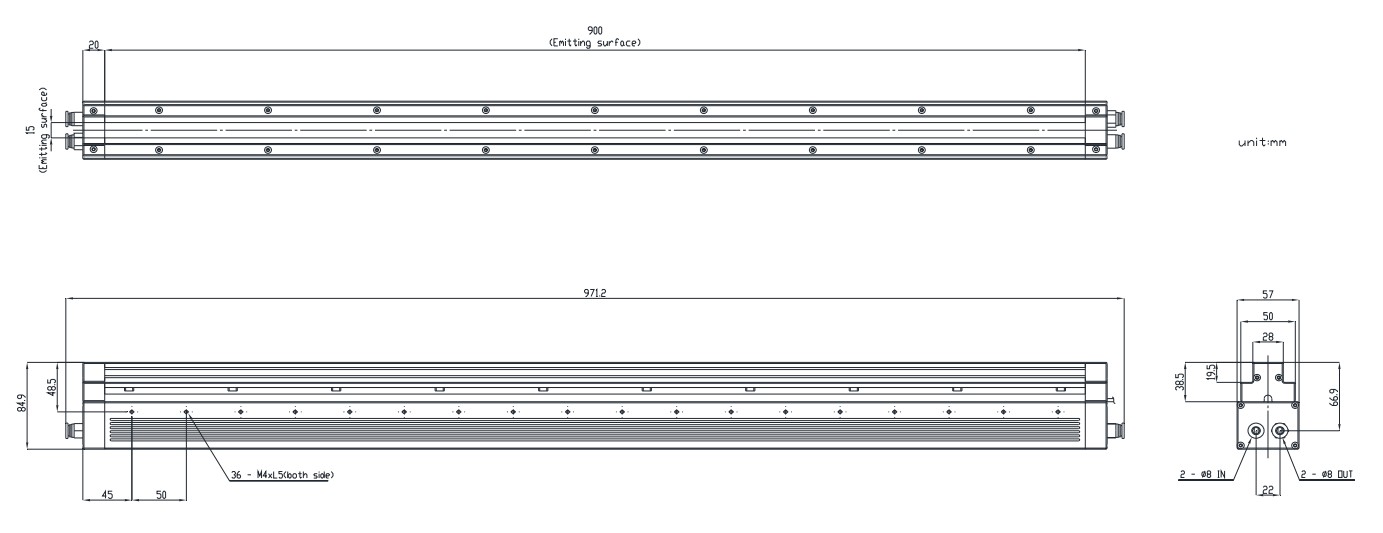

| 2D尺寸圖 | 請按此 | ||
| 接腳定義 |  |
Pin | Def. |
| 1 | LED- | ||
| 2 | LED- | ||
| 3 | T+ | ||
| 4 | N/A | ||
| 5 | T- | ||
| 6 | LED+ | ||
| 7 | LED+ | ||
| 8 | N/A | ||
| 管接頭定義 | 管接頭類型 | 管徑 | 材質 |
| 進氣 | 內六角管接頭 | ø8 | PU |
| 出氣 | 外六角管接頭 | ø8 | PU |
Note: 光源線長約50公分。
產品保證
亮度保證在正常使用產品時，自產品出貨日起算一年之內，維持原新品之80%以上。
產品電器規格
| 工作電流 | 9.0A MAX | |
|---|---|---|
| 耗能 Max. | LED 351.0W MAX | |
| 工作環境 | 環境溫度 | 0-40˚C |
| 環境溼度 | 20 - 80%RH | |
| 冷卻方式 | 壓縮氣體冷卻 | |
| LED顆數 | 198顆 | |
| 均勻度 | 88+-2% | |
| 照度 | 1000K Lux以上 | WD:0mm |
| 工作距離 | 50-100cm | |
| 進氣壓力 | 4.0-6.0kg/cm2 | |
| 進氣流量 | 4.5-5.0m3/h | 出氣流量需大於進氣流量 |
